Гидравлические клапана разгрузки
Гидроклапана разгрузочные автоматические предназначены для автоматического перевода насоса в режим холостого хода в период пауз потребления энергии системой и подзарядки гидроаккумулятора при понижении давления в нем до определенной величины.
Гидроклапаны применяются совместно с гидроаккумулятором в гидравлических силовых приводах с неравномерным или эпизодическим потреблением рабочей жидкости под давлением.
Гидроклапаны работают на минеральных маслах с номинальной тонкостью фильтрации 25мкм, с кинематической вязкостью от 20 до 250мм2/с при температуре масла от плюс 10 до плюс 70 и при температуре окружающей среды от 0 до плюс 50С.
Разгрузочные автоматическими гидроклапаны выпускаются на номинальное давление 16 и 32МПа с условным проходом 8, 16, 32 мм.
Устройство и работа
Разгрузочный автоматический гидроклапан (рисунок 1) состоит из следующих основных деталей: корпуса 1, корпуса 2, обратного клапана 18, переливного клапана 14, плунжера 4, двух шариковых клапанов 3 и 5, толкателя 12, седла 16, регулировочного винта 10, пружин 7, 15,17, демпфера 13, втулки 6, упора 9, тарелки 11, корпуса пружины 8.
Уплотнения осуществляются резиновыми кольцами.
Масло от насоса через обратный клапан 18 поступает ан зарядку гидроаккумуляторов и в пружинную полость переливного клапана 14, через открытый левый шариковый клапан 3. При достижении давления зарядки гидроаккумулятора правый шариковый клапан открывается и удерживается в таком положении левым клапаном. Пружинная полость переливного клапана соединяется через правый шариковый клапан со сливом, клапан открывается и перепускает на слив весь расход насоса при малом давлении. При понижении давления в гидроаккумуляторе, правый шариковый клапан закрывается, и насос переключается на подзарядку гидроаккумулятора.

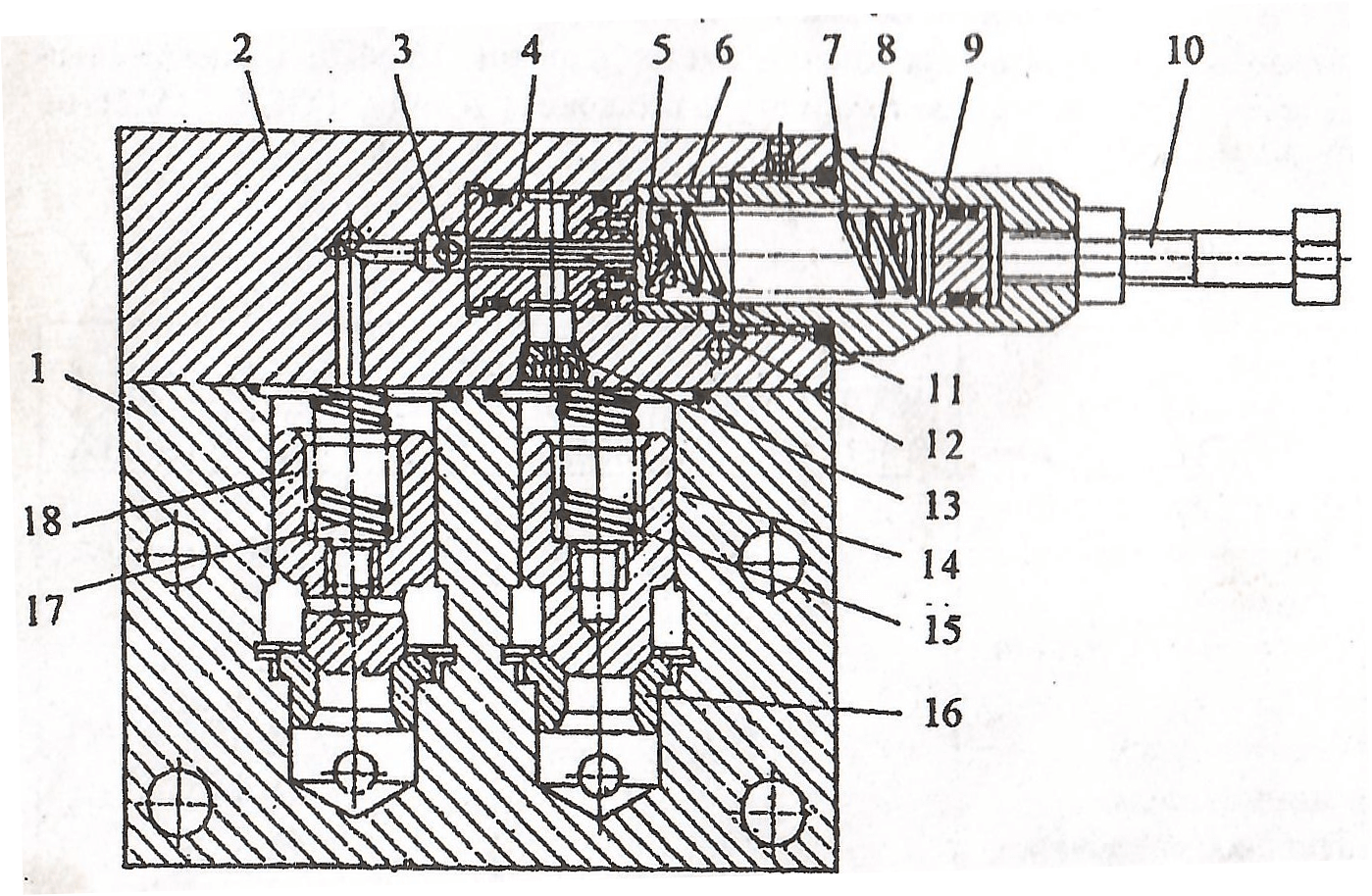

Рисунок 1 — Гидроклапан разгрузочный автоматический КХД (Рн до 320кгс/см2)
1, 2 — Корпус; 3, 5 — Шариковый клапан; 4 — Плунжер; 6 — Втулка; 7, 15, 17 — Пружина; 8 — Корпус пружины; 9 — Упор; 10 — Регулировочный винт; 11 — Тарелка; 12 — Толкатель; 13 — Демпфер; 14 — Переливной клапан; 16 — Седло; 18 — Обратный клапан.
На машинах фирмы «Plasser und Theurer» и на машинах изготовленных по лицензии этой фирмы применяются автоматические клапаны разгрузки типа HY 511.11 (рисунок 2).

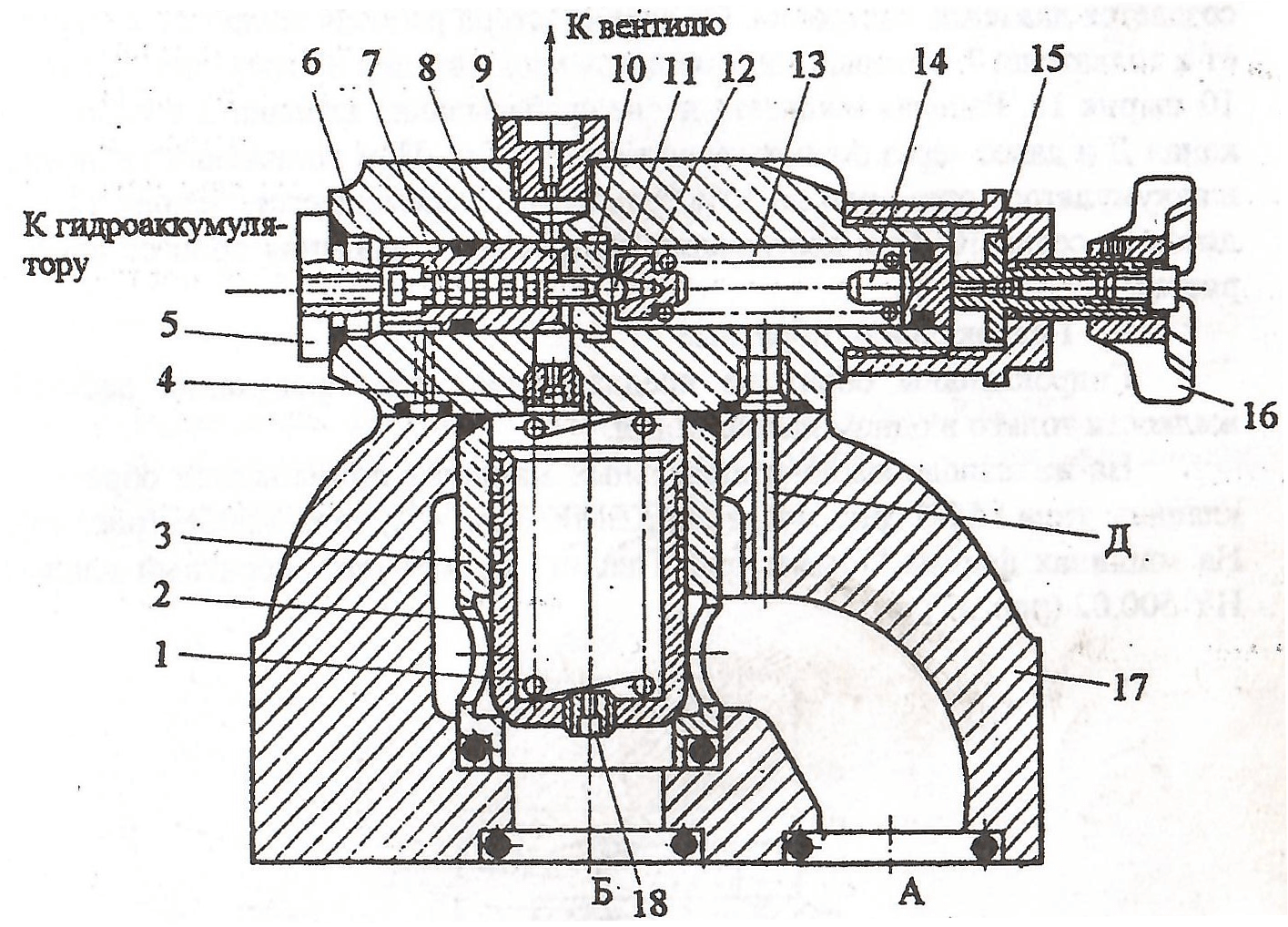

Рисунок 2 — Клапан разгрузки HY 511.11
1, 13 — Пружина; 2 — Клапана; 3, 8 — Втулка; 4, 18 — Дроссель; 5, 9 — Штуцер; 6,17 — Корпус; 7 — Толкатель; 10 — Седло; 11 — Шарик; 12 — Упор; 14 — Поршень; 15 — Винт; 16 — Рукоятка.
