Обратные гидравлические клапана



Гидравлические обратные клапана предназначены для пропускания рабочей жидкости только в одном направлении.

На железнодорожно-строительных машинах применяются обратные клапаны типа Г51-3 (рисунок 1), типа КВМК (рисунок 2), типа МКОВ (рисунок 3). На машинах фирмы «Plasser und Theurer» применяется обратный клапан HY 500.02 (рисунок 4).

Рисунок 1 — Клапан обратный Г51-3
1 — Пробка; 2 — Кольцо; 3 — Пружина; 4 — Конусная втулка; 5 — Седло; 6 — Корпус.

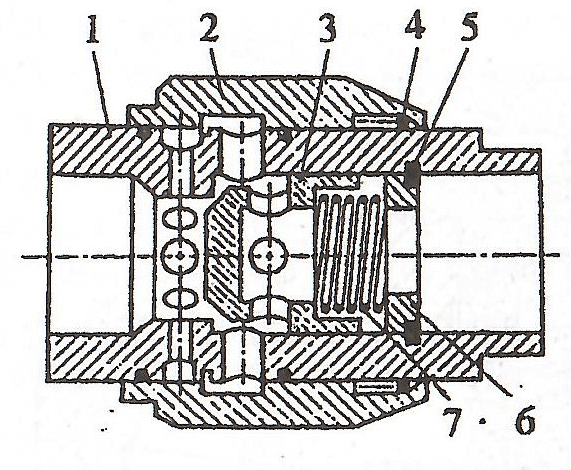

Рисунок 2 — Дроссель с обратным клапаном типа КВМК
1 — Внутренний корпус; 2 — Наружный корпус; 3 — Обратный клапан; 4,5 — Стопорное кольцо; 6 — Упорная шайба; 7 — Пружина.

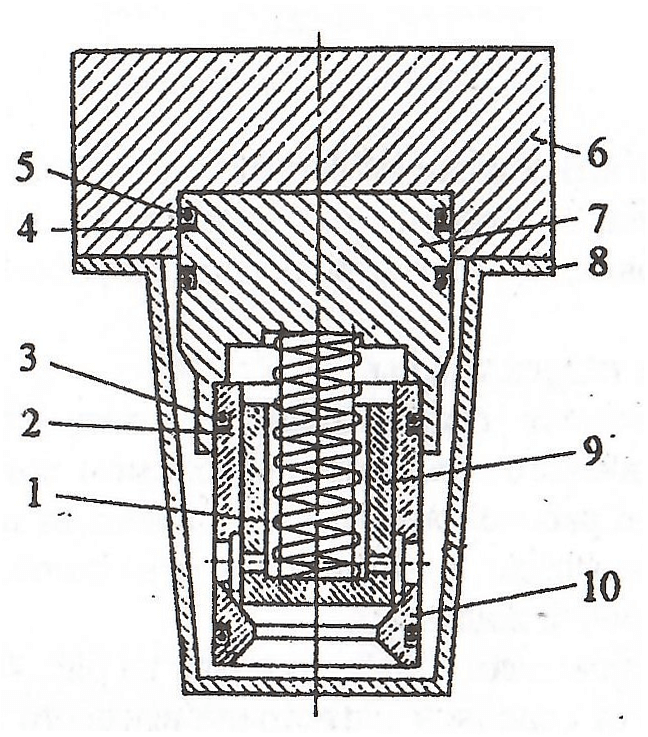

Рисунок 3 — Обратный клапан типа МКОВ
1 — Пружина; 2,4 — Фторопластовые кольца; 3,5 — Резиновые кольца; 6 — Фланец; 7 — Переходная втулка; 8 — Колпак; 9 — Клапан; 10 — Гильза.
