Гидронасосы пластинчатые



На железнодорожно-строительных машинах закупленных у фирмы «Plasser und Theurer» или изготовленных в России по лицензии этой фирмы, а так же на машинах совместного Русско-Австрийского производства применяются одно-, двух- или трехпоточные пластинчатые гидронасосы (рисунки 1, 2, 3). Конструкция этих насосов идентична и отличается количеством нагнетательных секций, производительностью и незначительными конструктивными изменениями.

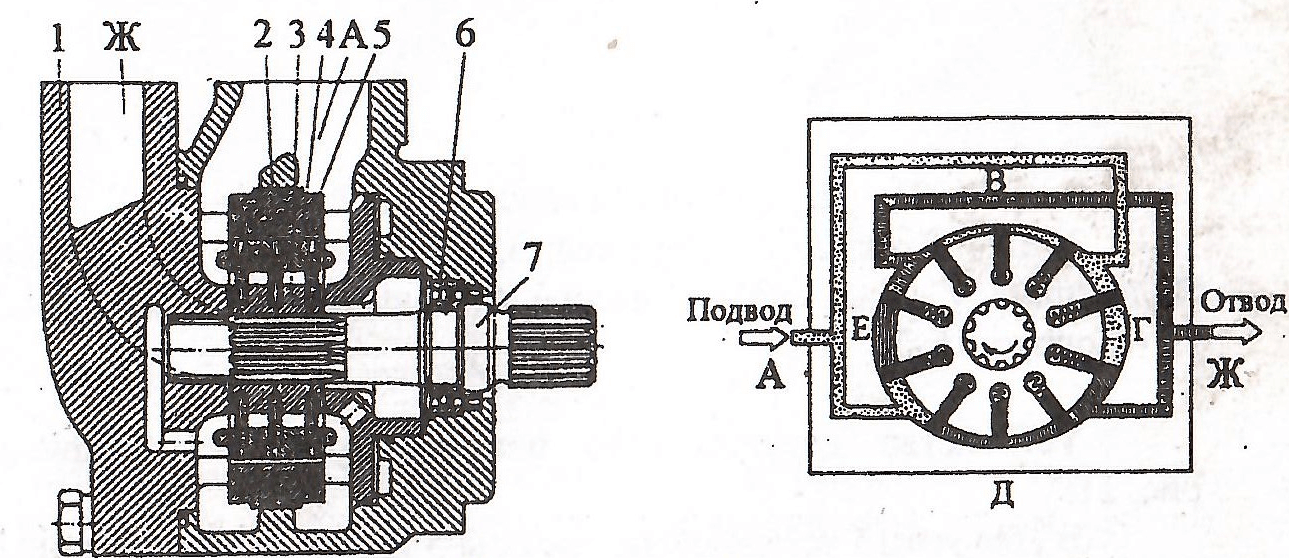

Рисунок 1 — Однопоточный пластинчатый насос
1 — Корпус; 2 — Пружина; 3 — Ротор; 4 — Лопатка; 5 — Статор; 6 — Подшипник; 7 — Вал.

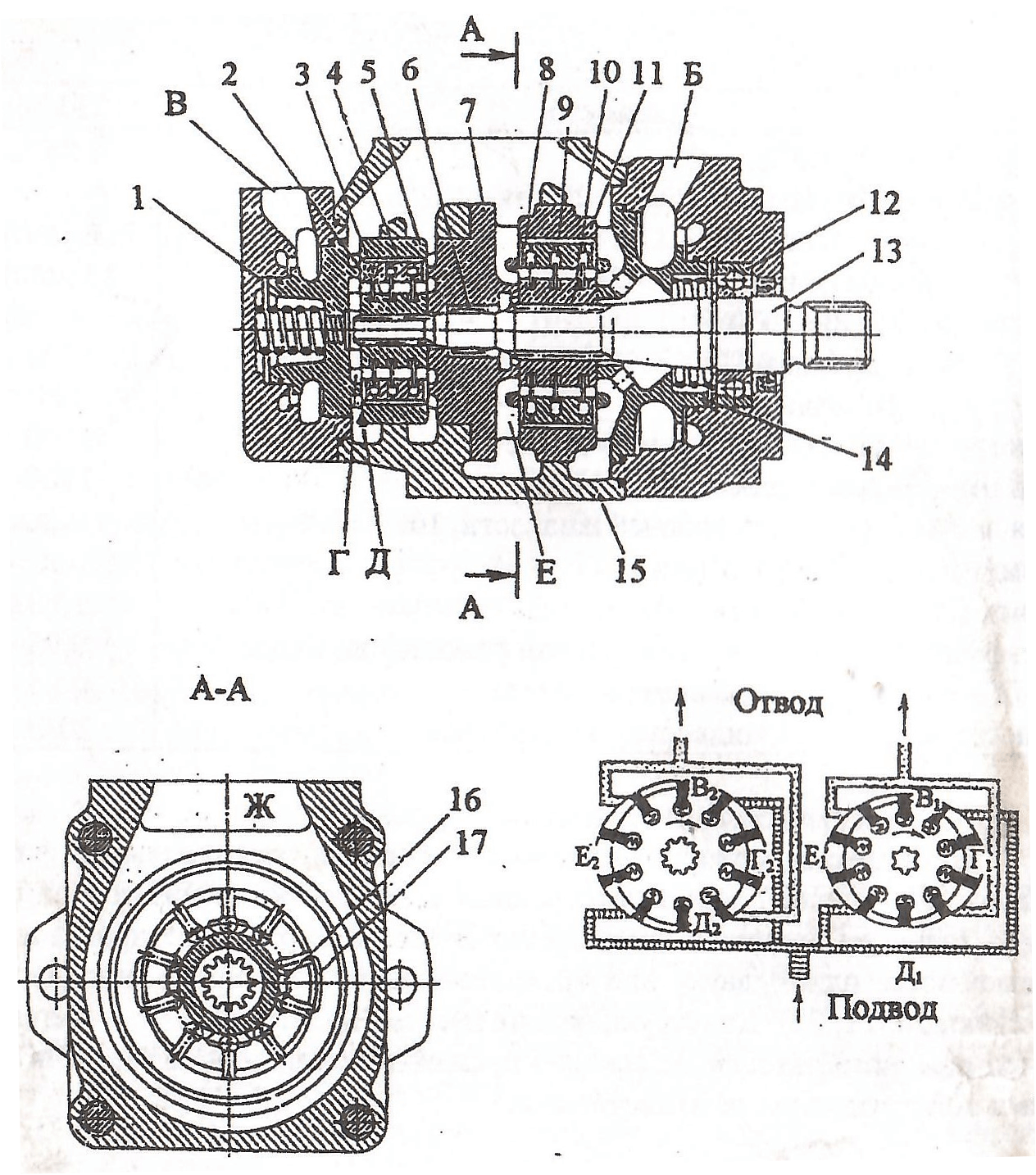

Рисунок 2 — Двухпоточный пластинчатый насос
1, 14 — Диск; 2, 9 — Пружина; 3, 10 — Ротор; 5, 11 — Статор; 6, 12 — Подшипник; 7 — Диск средний распределительный; 4, 8 — Лопатка; 13 — Вал; 15 — Корпус; 16, 17 — Окно.



Устройство двухпоточного пластинчатого насоса приведено на рисунке 2.

В корпусе 15 установлены статоры 5 и 11 и распределительный диск 7, диски 1, 14, установленные в крышках, служат для распределения потоков масла и уплотнения торцов ротора статора. В статорах 5 и 11 имеются профилированные отверстия. На валу 13, вращающемся в подшипниках 6 и 12, установлены роторы 3 и 10, крутящий момент на которые передается от вала 13 через шлицы. В каждом роторе имеются по десять лопаток 4 и 8. При вращении вала 13 масло, поступающее в насос через отверстие Ж, на участках В1 — Г1, Д1 — Г1 и В2 — Е2, Д2 — Е2 всасывается через профилированные отверстия в камеры Г, Д и Е. Прижим лопаток к статору в зоне всасывания происходит за счет центробежной силы и усилий пружин 9. Каждая из рабочих камер между двумя соседними лопатками во время соединения с камерами всасывания Д и Е увеличивает свой объем и заполняется маслом, а пространство под лопатками заполняется маслом через камеры Г и Е. На участках Г1 — Д1, Е1 — В1 и Г2 — Д2, Е2 — В2 рабочие камеры уменьшают свой объем, жидкость через окна 16 и 17 вытесняется в отверстия Б и В и попадает в напорные магистрали гидросистемы.

На машинах могут устанавливаться или поступать как запчасти насосы фирмы «Denison» с разной маркировкой в зависимости от того, закуплены эти насосы непосредственно у фирмы или через фирму-посредник «Plasser und Theurer», которая меняет маркировку.

Перечень наиболее часто применяемых гидронасосов фирмы «Denison» заменяемых с маркировкой фирмы «Plasser und Theurer»:

Гидронасосы фирмы «Denison»	Гидронасосы фирмы «Plasser und Theurer»
T6DC B20 B14 3R02B1	HY831 X20.14RE
T6DC B20 B14 3L02B1	HY831 X20.14LI
T6DC B38 B14 3R02B1	HY831 X38.14RE
T6DC B38 B14 3L02B1	HY831 X38.14LI
T6DC B38 B10 3L02B1	HY831 X38 B10 LI
T6 B20 3L01B1	HY72 X20 LI
T6DCC B38 B14B123L02B1	HY804 X38.14.12 LI
T6DCC B38 B14B143L02B1	HY832 X38.14.14 LI
T6DCC B25 B25 3L02B1	HY830 X25.25 LI
