Гидроцилиндры



По условиям применения гидроцилиндры можно разделить на три условные группы, предназначенные для:

  1. Привода в действие рычажных механизмов рабочего оборудования, совершая полезную работу, повторяющуюся циклически;
  2. Перемещения рабочих органов, совершая полезную работу в процессе движения;
  3. Установки рабочих органов или всей машины в определенное положение.

Следовательно, режим работы, характеризующийся средним уровнем давления за рабочий цикл, скоростью движения штока. максимальным и пиковым давлениями в полостях гидроцилиндра,  а так же количеством включений в течении рабочего дня и климатическими условиями, являются существенными факторами, влияющими на выбор гидроцилиндра и, как следствие. на его эксплуатационные свойства.

В конструкции железнодорожно-строительных машин применяются как унифицированные гидроцилиндры, изготовленные на специализированных заводах, так и гидроцилиндры оригинальной конструкции, изготовленные по чертежам разработчика машины.

Гидроцилиндры унифицированные должны изготавливаться в соответствии с требованиями ГОСТ 16514-79 и ОСТ 22-1417-79.

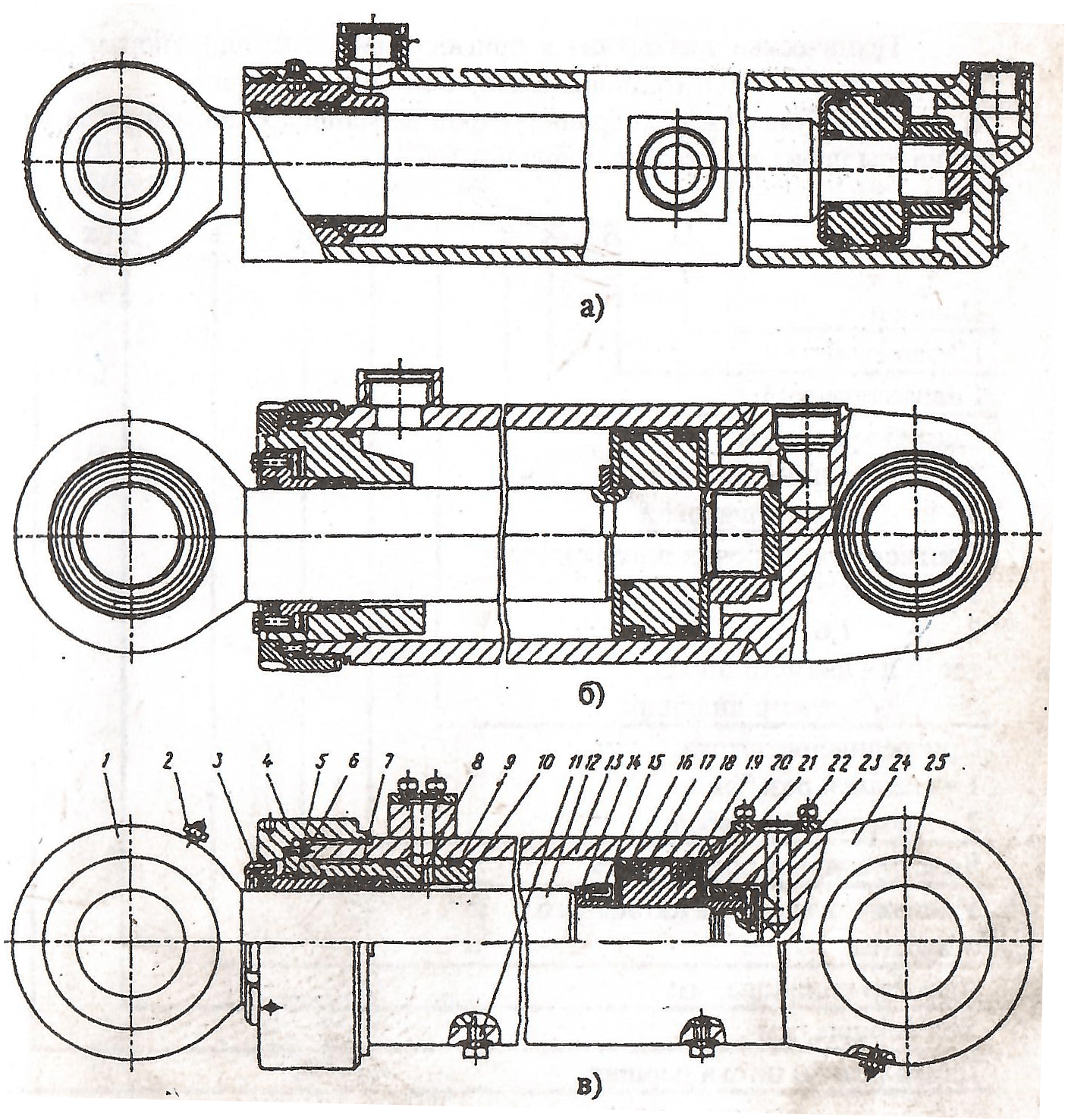

ГидроцилиндрРисунок 1 — Типовые конструкции гидроцилиндров
а) на Р = 16 МПа и Pmax = 20 МПа; б) Р = 25 МПа и Pmax = 32 МПа; в) P = 32 и Pmax = 40 МПа
1 — Проушина; 2 — Масленка; 3 — Грязесъемник; 4 — Гайка накидная; 5 — Втулка поджимная; 6 — Штифт; 7 — Шевровые манжеты; 8, 10 — Втулка; 9 — Кольцо; 11 — Пробка; 12 — Шток; 13 — Корпус; 14 — Втулка демпфера; 15 — Демпфер; 16 — Манжета; 17 — Кольцо защитное; 18 — Антифрикционное покрытие;  19 — Поршень; 20 — Манжетодержатель; 21 — Кольцо уплотнительное; 22 — Гайка; 23 — Кольцо стопорное; 24 — Крышка задняя с проушиной; 25 — Подшипник.



Технические требования к оригинальным гидроцилиндрам должны быть указаны в эксплуатационной документации на машину.

Кроме указанных гидроцилиндров на машинах применяются гидроцилиндры производства Болгарии типа ЦБХ.

Примерное обозначение: ЦБХ 221А1/50х320/45 — цилиндр поршневой гидравлический с креплением на сварной проушине, соотношение рабочих поверхностей 1.6, резьба штока внешняя, резьба питающих отверстий уменьшенная, диаметр поршня 50 мм, ход поршня 320 мм, длина резьбовой части штока 45 мм.
