Разборка двухпоточных пластинчатых гидронасосов фирмы DENISON
Прежде чем начать разборку гидронасоса, необходимо обеспечить чистоту на рабочем месте, пользоваться при разборке чистой тканью типа батиста, не оставляющей после себя остатком нитей и ворса.
Для разборки насоса необходимо иметь два удлинителя по 150мм резьбой М5 и легкую медную выколотку.
Разборка двухпоточного насоса:
- Установить насос в специальное приспособление, закрепив двумя болтами. Как исключение, допускается зажать насос за центрирующий диаметр в тисках, подложив под губки тисков медные или алюминиевые прокладки.
- Отвернуть болты и снять заднюю крышку с распределительным диском 1 (рисунок 1).
- Вынуть статорное кольцо 5 вместе с ротором и лопатками малой секции при помощи удлинителей и медной выколотки (при съеме статорных колец из корпуса, во избежание их повреждения, больших усилий не прилагать, статорные кольца при отсутствии перекосов вынимаются свободно).
- Отвернуть болты и снять корпус 15 при этом необходимо следить за тем, чтобы статорное кольцо большой секции осталось на валу. Если же оно снимается вместе с корпусом, то нельзя допускать разъединения статорного кольца и ротора с лопатками, так как в этом случае монтаж лопаток затруднен.
- Снять статорное кольцо большой секции, если оно осталось на валу или из корпуса при помощи удлинителя.
- Снять передний распределительный диск 14 большой секции.

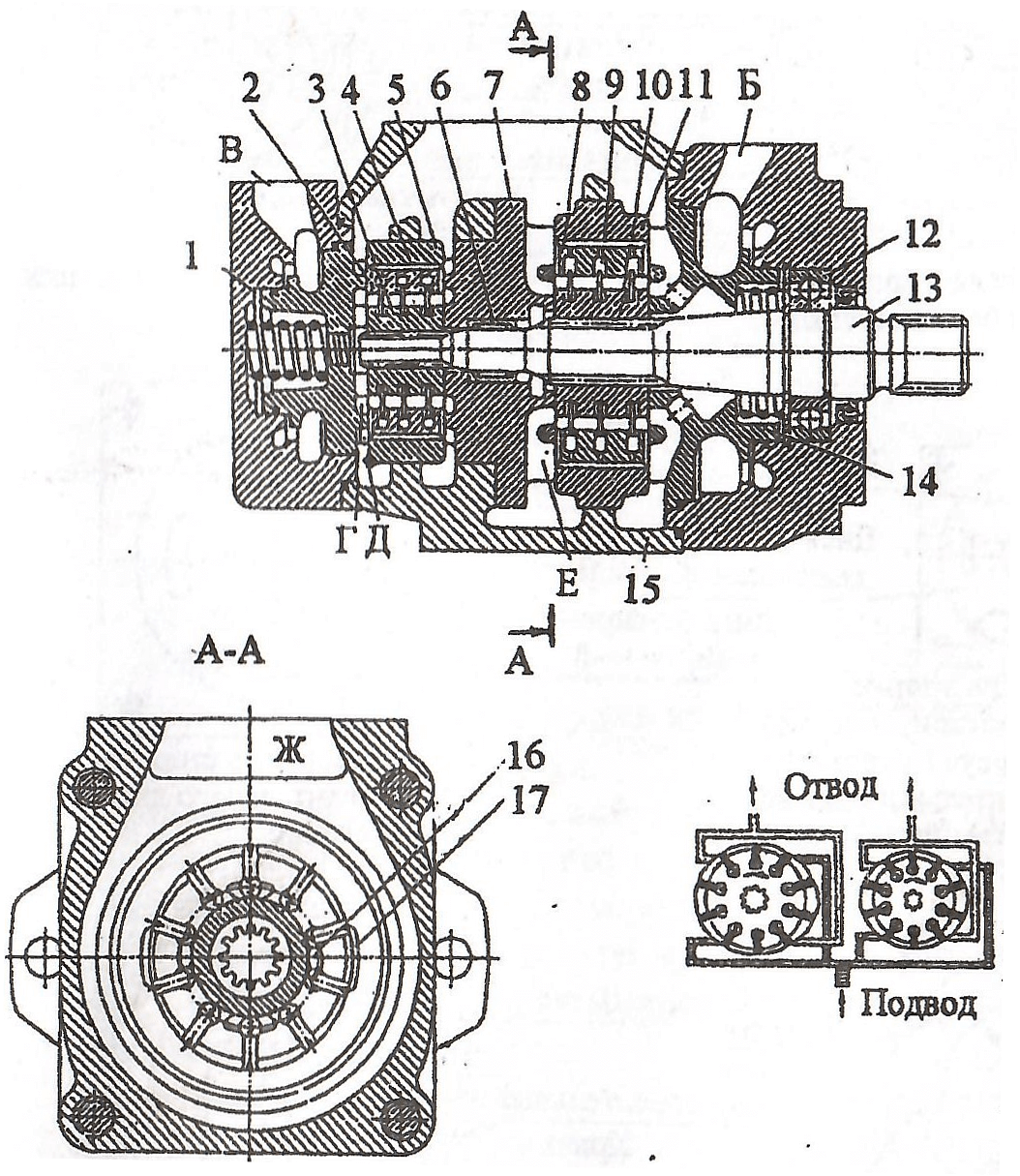

Рисунок 1 — Двухпоточный пластинчатый насос:
1,14 — диски; 2,9 — пружины; 3,10 — роторы; 4,8 — лопатки; 5,11 — статоры; 6,12 — подшипники; 7 — средний распределительный диск; 13 — вал; 15 — корпус; 16,17 — проемы.
