Насосы аксиально-поршневые регулируемые



Насосы аксиально-поршневые регулируемые типа 313.3.. предназначены для объемных гидроприводов мобильных машин, они преобразуют энергию вращения двигателя в энергию потока рабочей жидкости с бесступенчатым регулированием потока.

Эти насосы имеют качающий узел шатунного ведения блока цилиндров, работающий в широком диапазоне частот вращения.

В конструкции насосов использованы регуляторы с рычажным механизмом, которые позволяют получить как пропорциональные зависимости рабочего объема от давления, так и гиперболические при использовании сервоуправления. Конструкция насосов обеспечивает регулирование рабочего объёма от давления и давления с нулевых значений этих параметров.

Конструкция механизма регулирования насосов предусматривает возможность применения, как встроенных регуляторов, так и дистанционных автоматических блоков управления.

Они имеют минимальные габариты и вес, присоединительные размеры соответствуют международным стандартам ISO.

Насосы производятся в различных вариантах исполнения для работы в открытых и замкнутых системах мобильных машин и оборудования.

Регулируемых аксиально-поршневой насос типа 313.3.. (рисунок 1) состоит из качающего узла и блока регулятора.

Качающий узел преобразует крутящий приводной момент на валу в возвратно-поступательное движение поршней 10, которые всасывают за первую половину оборота рабочую жидкость, а за другую половину оборота нагнетают ее в гидролинию.

Регулятор предназначен для поддержания или изменения подачи насоса путем изменения рабочего объема и может работать как в автоматическом режиме в зависимости от рабочего давления, так и в режиме управления, обеспечивая требуемые характеристики.

Качающий узел включает вал 1, установленный в корпус 5 на подшипниках 6 и 7. Со стороны выходного конца приводного вала 1 насос закрывается крышкой 3 с манжетой 2. Фланец вала через феерические головки шатунов 8 соединен с поршнями 10. Поршни 10 перемещаются в цилиндрах блока 11, всасывая и нагнетая рабочую жидкость через пазы распределителя 12. Величина хода поршней определяется углом, образованным осями вращения блока 11 и вала 1. Вращающийся блока цилиндров 11 вогнутой сферической поверхностью на торце сопрягается с двояковыпуклой сферической поверхностью подвижного распределителя 12, который опирается противоположной стороно1й на поверхность корпуса регулятора 24 и перемещается по радиусу, описываемому качающим узлом. Блок цилиндров по сферической поверхности контактирует с распределителем 12, который противоположной стороной прилегает к опорной поверхности корпуса регулятора 24.

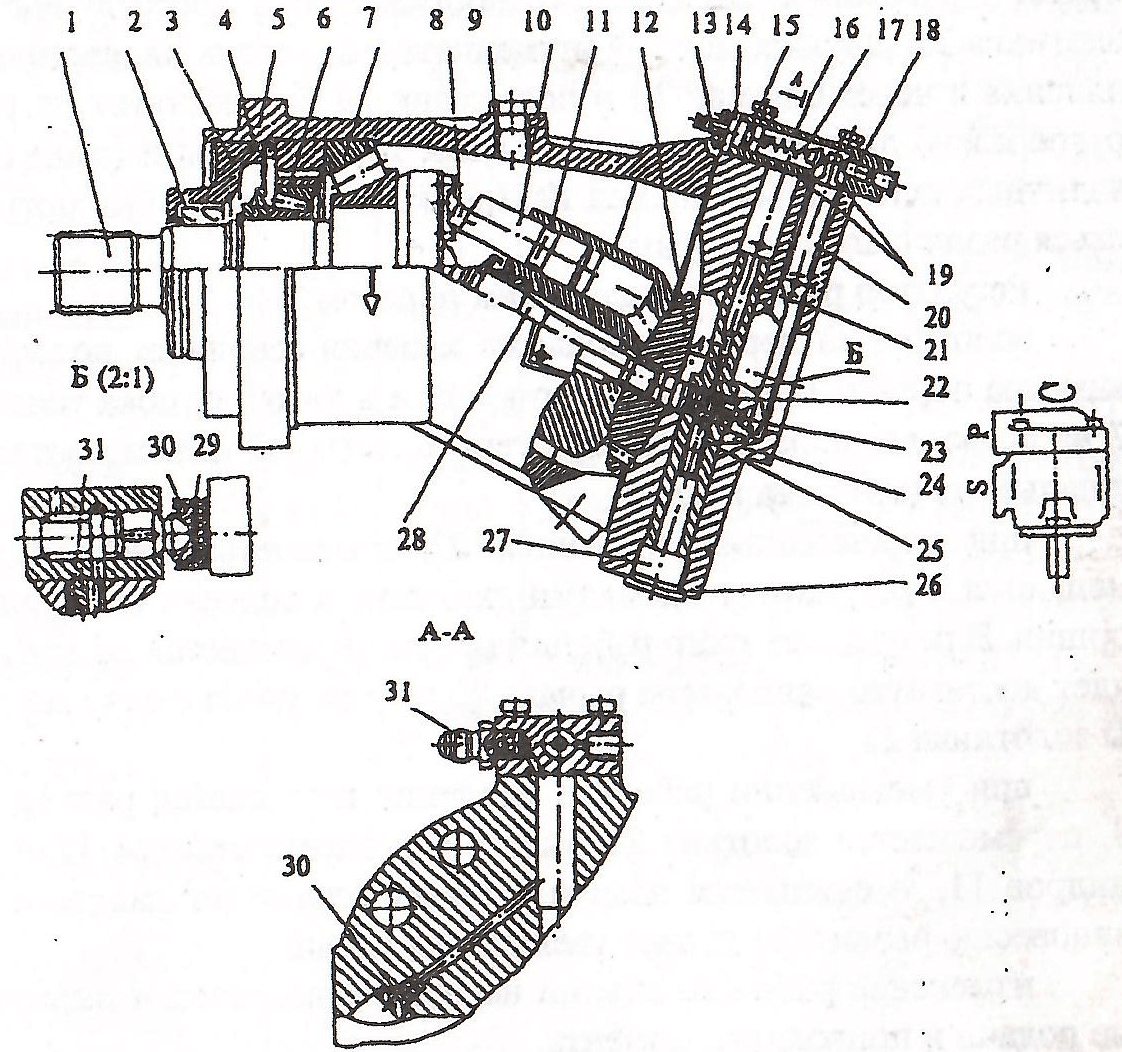

Рисунок 1 — Общий вид аксиально-поршневого регулируемого насоса типа 313.3
1 — Вал; 2 — Манжета; 3 — Крышка; 4 — Кольцо; 5 — Корпус; 6 и 7 — Подшипники; 8 — Шатун; 9 — Кольцо; 10 — Поршень; 11 — Блок цилиндров; 12 — Распределитель; 13 — Винт-поршень; 14 — Пластина; 15 — Кольцо; 16 — Крышка; 17 — Пружина; 18 — Плунжер; 19 — Кольцо; 20 — Рычаг; 21 — Поршень; 22 — Палец; 23 — Золотник; 24 — Корпус; 25 — Винт; 26 — Кольцо; 27 — Пробка; 28 — Шип; 29 — Подпятник; 30 — Башмак; 31 — Пробка.

Примечание: для исполнений 313..500.3; ..500.4; ..502.3; ..502.4 башмак 30 и пробка 31 не устанавливается.



Блок регулятора состоит из корпуса 24, ступенчатого поршня 21, пальца 22, фиксирующего винта 25, золотника 23 с башмаком 30 и подпятником 29, рычага 20 и крышки 16.

Полость меньшего диаметра поршня 21 постоянно соединена с каналом нагнетания насоса. а давление в полости большего диаметра поршня 21 регулируется дросселирующим пояском золотника 23. Через отверстия в поршне 21 и пальце 22 жидкость поступает под дросселирующий поясок золотника 23. Двухкромочный ступенчатый золотник является измерителем давления и через башмак 30 и подпятник 29 воздействует на рычаг 20, на другое плечо действуют детали крышки 16, пружины и (или) плунжера. В различных исполнениях насоса настройка и поднастройка могут осуществляться различными способами.



Регулятор работает следующим образом:

1. Золотник 23 через продольные канавки соединяет полость большого диаметра поршня 21 регулятора со входом в насос, и, пока усилие пружины 17 не позволяет перемещать плунжер 18, рабочий объем соответствует номинальному (максимальному);
2. При перемещении золотника 23 изменяется настройка, золотник смещается и регулирует кромками давление в полости большого диаметра поршня. в результате этого рабочий объем уменьшается до тех пор, пока не будет достигнуто равновесие рычага 20 за счет уменьшения плеча со стороны золотника 23;
3. При уменьшении рабочего давления нарушается равновесие рычага 20, перемещается золотник 23 вместе с распределителем 12 и блоком цилиндров 11, уменьшается подача и снова возрастает давление, приводя к равновесию рычага 20 за счет увеличения плеча;
4. Изменение рабочего объема насоса автоматически вызывает изменение подачи и приводного момента.

Регулятор мощности насосов позволяет значительно уменьшить из размеры. Возможно также регулирование в зависимости от рабочего (высокого) давления и от давления управления, создаваемого автономным источником гидравлической энергии, а также дистанционное управление оператором с автоматическим поддержанием заданного значения параметра регулирования в зависимости от внешней нагрузки. Максимальный диапазон регулирования рабочего объема составляет 3.5.

Насос регулируемый самовсасывающий 313.16.. предназначен для работы в открытых гидросистемах объемного гидропривода.

Регулирование подачи осуществляется за счет изменения угла наклона блока цилиндров. Возможны три типа регулирования насоса:

1. По давлению подачи;
2. По давлению управления;
3. по мощности.

Общий вид насоса приведен на рисунке 2.

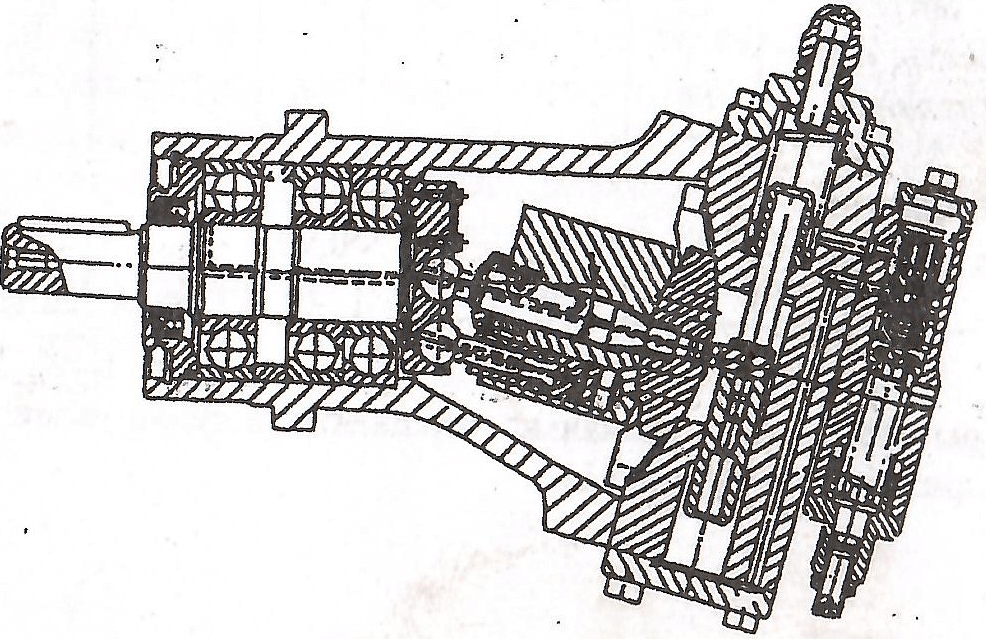

Рисунок 2 — Общий вид насоса 313.16.00
