Сборка насоса с расположением нагнетательных фланцев в одной плоскости и разворотом всасывающего фланца по отношению к ним на 90 градусов и правым направлением вращения (по часовой стрелке, если смотреть со стороны задней крышки)
- Передний распределительный диск большой секции установить таким образом, чтобы стрелка на диске была развернута на 90 вправо по часовой стрелке относительно напорного фланца (если на корпусе передней крышки не нанесена стрелка с отметкой 90 градусов). Если такая отметка на корпусе имеется, совместить стрелку на корпусе со стрелкой на диске. Штифт установить в верхнее правое отверстие.
- Установить статорное кольцо в сборе с ротором и лопатками большой секции на штифт таким образом, чтобы стрелка на статорном кольце указывала на направление вращения по часовой стрелке.
- Установить корпус насоса в сборе со средним диском так, чтобы штифтовое отверстие среднего распределительного диска большой секции попала штифт и всасывающий фланец был смещен на 90 градусов относительно напорного фланца большой секции влево или вправо в зависимости от нужного расположения всасывающего фланца. При этом штифт должен совпасть с отверстием на диске, около которого находиться стрелка, показывающая вращение по часовой стрелке (в противном случае отвернуть болты, крепящие средний диск к корпусу, и повернуть средний диск на 190 градусов относительно корпуса, затем затянуть болты, крепящие диск к корпусу, моментов 111 кгс*м). Затянуть болты, стягивающие корпус с передним диском, усилием 18 кгс*м.
- Установить статорное кольцо в сборе с ротором и лопатками малой секции на штифт так, чтобы стрелка на статорном кольце указывала направление вращения по часовой стрелке.
- Установить заднюю крышку в сборе с распределительным диском малой секции и пружиной, при этом стрелка на диске должна совпадать со стрелкой на крышке с отметкой 90 градусов, т.е. развернута на 90 градусов по отношению напорного фланца. Затянуть болты, крепящие западню крышку с корпусов, моментом 11 кгс*м.
- Проверить правильность сборки.

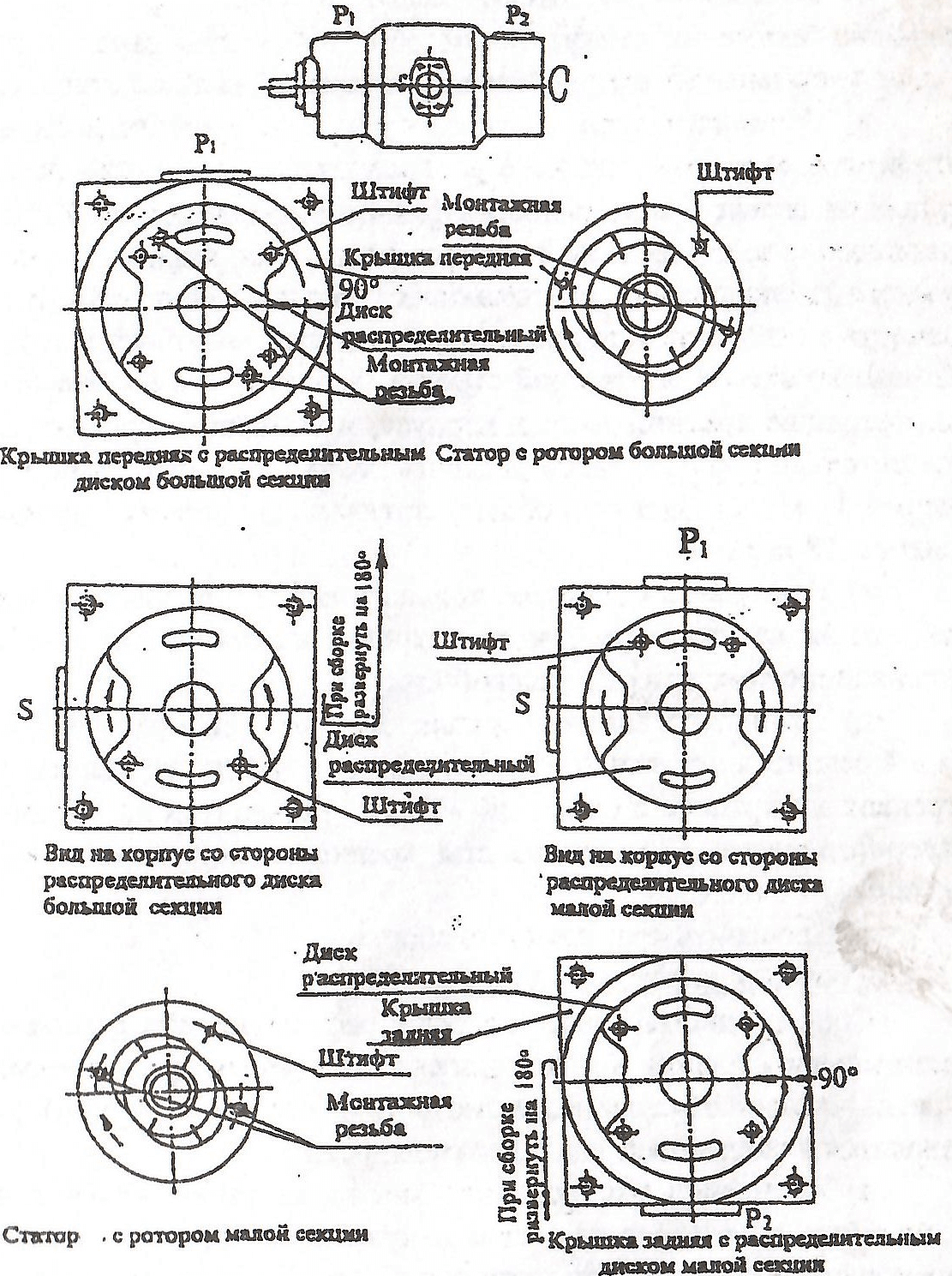

Рисунок 1 — Сборка насоса с расположением нагнетательных фланцев в одной плоскости и разворотом всасывающего фланца по отношению к ним на 90 градусов и правым направлением вращения
