Сборка насоса с расположением фланцев в одной плоскости и разворотом всасывающего фланца по отношению к ним на 90 градусов и левым направлением вращения (против часовой стрелки, если смотреть со стороны задней крышки) производится в следующей последовательности
- Передний распределительный диск большой секции установить таким образом, чтобы стрелка на диске была развернута на 90 градусов вправо по часовой стрелке относительно напорного фланца, если на корпус передней крышки не нанесена стрелка с отметкой 90 градусов, а если такая отметка на корпусе имеется — совместить стрелку на корпусе со стрелкой на диске. Штифт установить в нижнее правое отверстие.
- Установить статорное кольцо в сборе с ротором и лопатками большой секции таким образом, чтобы стрелка на статорном кольце указывала на вращение против часовой стрелки.
- Установить корпус насоса в сборе со средним диском так, чтобы штифтовое отверстие среднего распределительного диска большой секции попало на штифт и всасывающий фланец был смещен на 90 градусов относительно напорного фланца большой секции влево или вправо в зависимости от нужного расположения всасывающего фланца. При этом штифт должен совпадать с отверстием на диске, около которого находятся стрелка, показывающая против часовой стрелки. В противном случае отвернуть болты крепящие средний диск к корпусу, и повернуть средний диск на 180 градусов относительно корпуса, затем затянуть болты, крепящие диск к корпусу, усилием 11 кгс*м. Затянуть болты, стягивающие корпус передней крышки, усилием 18 кгс*м.
- Установить статорное кольцо в сборе с ротором и лопатками малой секции на штифт таким образом, чтобы стрелка на статорном кольце указывала направление вращения против часовой стрелки.
- Установить заднюю крышку в сборе с распределительным диском малой секции и пружиной, при этом стрелка на диске должны совпадать со стрелкой на крышке с отметкой 90 градусов, т.е. развернута на 90 градусов по отношению к напорному фланцу. Затянуть болты, крепящие заднюю крышку с корпусом, усилием 11 кгс*м.
- Проверить правильность сборки.

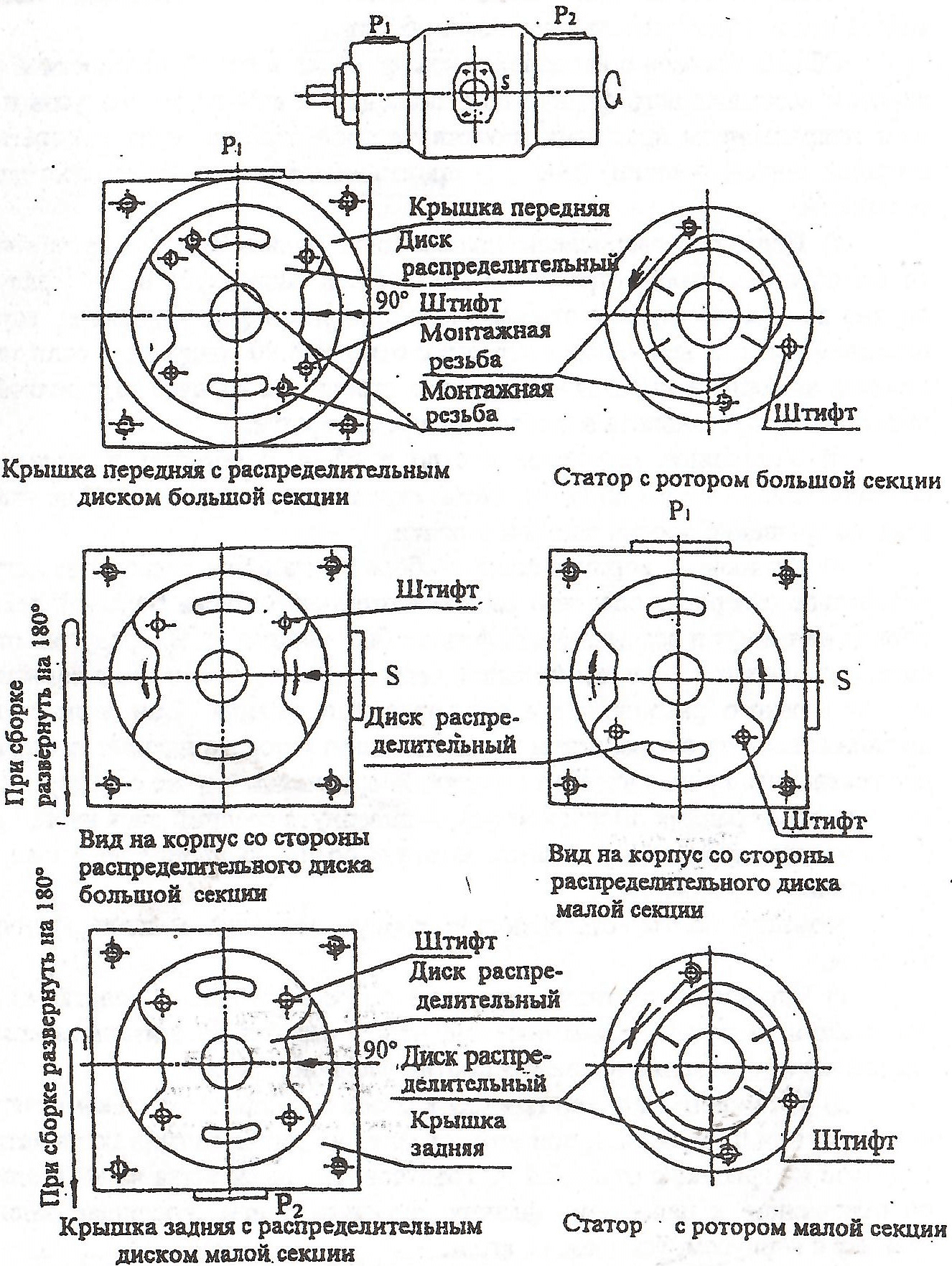

Рисунок 1 — Сборка насоса с расположением нагнетательных фланцев в одной плоскости и разворотом всасывающего фланца по отношению к ним на 90 градусов и левым направлением вращения
