Сборка однопоточного насоса с расположением всасывающего и нагнетательного фланца в одной плоскости и правым направлением вращения (по часовой стрелке, если смотреть со стороны крышки)

1. Установить распределительный диск таким образом, чтобы стрелка, показывающая правое направление вращения, находилась с противоположной стороны от всасывающего фланца, штифт установить в правое нижнее отверстие.
2. Установить статорное кольцо в сборе с ротором и лопатками на штифт распределительного диска так, чтобы стрелка на статорном кольце показывала направление вращения по часовой стрелке.
3. Установить крышку на штифт статорного кольца таки образом, чтобы нагнетательный и всасывающий фланец находились в одной плоскости.
4. Затянуть болты, стягивающие крышку с корпусом, моментом 18 кгс*м.
5. Проверить правильность сборки.

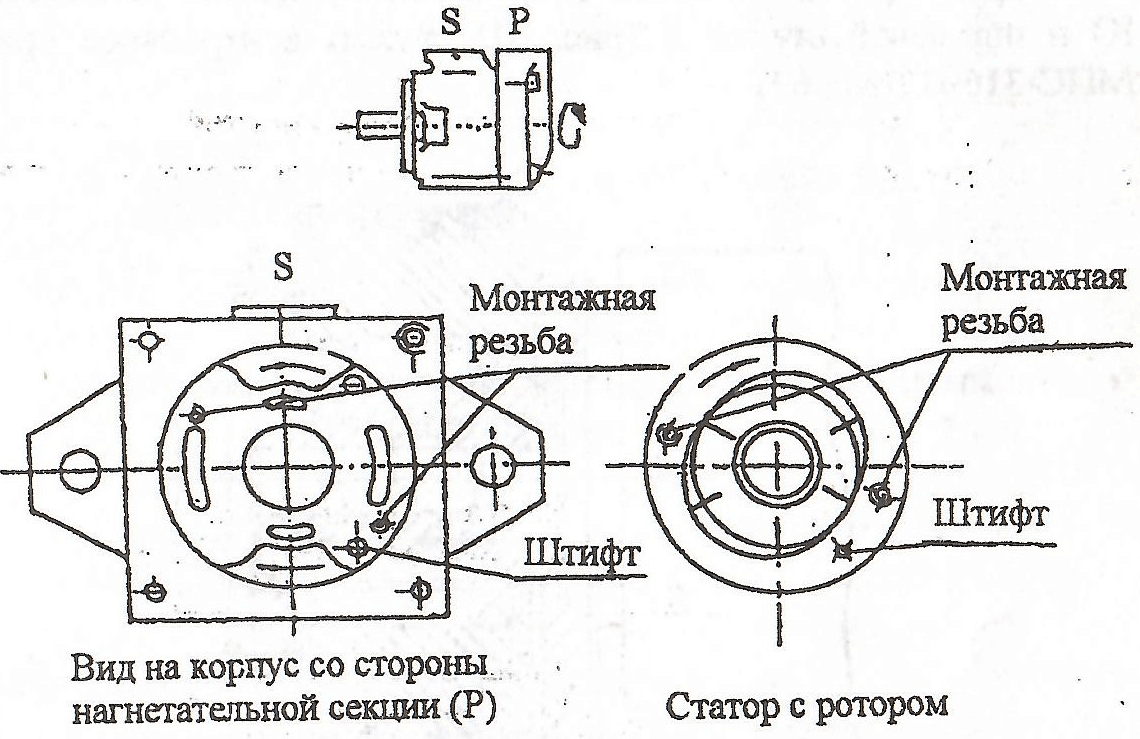

Рисунок 1 — Сборка однопоточного насоса с расположением всасывающего и нагнетательного фланца в одной плоскости и правым направлением вращения
